在汽车工业向轻量化、高清静性偏向生长的历程中，，，，质料手艺的刷新饰演着要害角色。。 。热成型钢作为一种兼具超高强度与优良成型性的先进质料，，，，已成为车身结构强化的焦点选择。。 。本文将从因素性能与制造工艺两方面，，，，系统剖析热成型钢的手艺特点及其应用逻辑。。 。
一、热成型钢的因素与性能特点
汽车用热成型钢板，，，，通常被称为硼钢（B 钢），，，，在宝钢等企业的产品手册中亦称为 PH 钢（Press Hardening Steel，，，，冲压硬化钢）。。 。其焦点手艺优势源于奇异的化学因素设计与热处置惩罚强化机制。。 。
1. 化学因素与强化机理
以典范牌号 22MnB5 为例，，，，其主要化学因素（质量分数）为：C 0.23%、Si 0.25%、Mn 1.2%、B 0.003%（其他微量元素可参考相关标准图谱）。。 。其中，，，，硼元素（添加量通常为 0.002-0.005%）的作用尤为要害 —— 它能显著提升钢的淬透性，，，，通过抑制奥氏体向铁素体 / 珠光体的转变，，，，确保质料在较低冷却速率下仍可形玉成马氏体组织，，，，这正是热成型钢获得超高强度的焦点机制。。 。
2. 性能参数与应用场景
以宝钢 HD950/1300HS 为例，，，，其性能泛起显著的热处置惩罚依赖性：热处置惩罚前，，，，屈服强度（YS）为 280-450MPa，，，，抗拉强度（TS）大于 450MPa，，，，断后延伸率 20%，，，，与双相钢 HC340/590DP 性能靠近；；；而经热处置惩罚后，，，，YS 可提升至 950MPa 以上，，，，TS 突破 1300MPa，，，，强度增幅达 2.5 倍以上。。 。

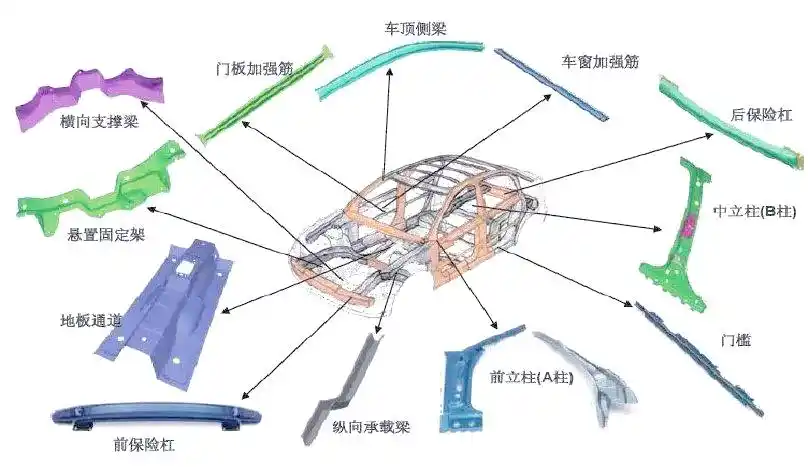

这种性能特点使其成为车身要害结构件的理想选择，，，，详细应用包括 A 柱、B 柱、C 柱、上边梁、门槛边梁、中央通道、地板横梁及前围板等。。 。这些部件作为车身传力路径与乘员舱保；；さ慕沟，，，，通过接纳热成型钢，，，，可在碰撞事故中有用维持车身框架完整性，，，，为乘员提供刚性防护空间。。 。
二、热成型件的制造工艺流程
热成型件的性能实现，，，，依赖于质料因素与制造工艺的精准匹配。。 。其完整工艺流程如下：
1. 落料片生产
首先在开卷落料线上，，，，将钢卷加工成特定轮廓的落料片。。 。完成后，，，，落料片被运送至热成型线，，，，由机械人通过真空吸盘移送至打码机举行标识，，，，随后通过运送线送入加热炉。。 。
2. 金相组织奥氏体化
初始硼钢板的金相组织以铁素体和珠光体为主，，，，不具备直接成型为高强度零件的条件。。 。因此，，，，热成型历程第一步需经奥氏体化处置惩罚：将板料加热至 930-950℃并保温，，，，使内部组织完全转变为奥氏体。。 。奥氏体组织具有优良的塑性与较低的强度，，，，可知足后续重大形状的冲压需求。。 。
3. 热冲压与淬火强化
从加热炉取出的板料需快速移送至热成型模具型腔（阻止温度下降影响奥氏体稳固性），，，，举行冲压成型。。 。与冷冲压模具相比，，，，热成型模具的焦点差别在于集成了水路冷却系统 —— 在保压冷却阶段（即淬火历程），，，，板料通过模具快速降温，，，，金相组织完全转变为马氏体。。 。马氏体组织的高强度特征（抗拉强度可达 1500MPa，，，，外貌硬度达 52HRC）是热成型件性能的最终包管。。 。
4. 激光切割加工
由于热成型件强度与硬度极高，，，，若接纳古板冷冲压模具举行修边、冲孔，，，，会导致模具磨损加剧、寿命大幅缩短。。 。因此，，，，行业普遍接纳的解决计划是在热成型线最后设置 3-4 台激光切割机械人，，，，完成零件的细密修边与冲孔加工。。 。
5. 外貌后处置惩罚
热成型历程中，，，，高温状态下的零件外貌会形成氧化膜，，，，需通过喷丸处置惩罚扫除，，，，以确保零件外貌质量知足后续装配或涂装要求。。 。
结语
热成型钢通过准确控制质料因素与制造工艺，，，，实现了零件高强度与重大形状的兼顾，，，，为汽车轻量化与被动清静性能的提升提供了要害手艺支持。。 。随着汽车工业对清静与能效要求的一连升级，，，，热成型手艺的应用场景与工艺优化将进一步拓展，，，，成为推动车身质料手艺生长的焦点动力之一。。 。
